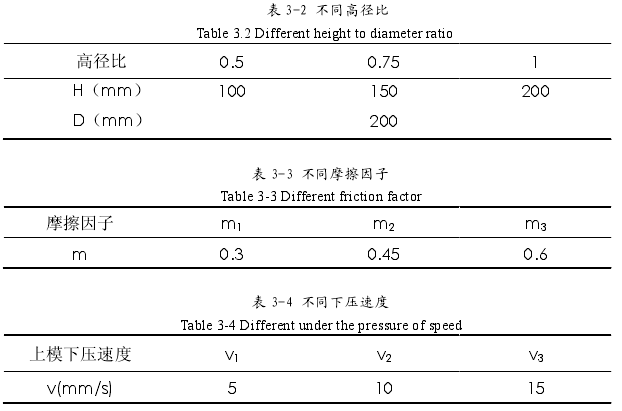

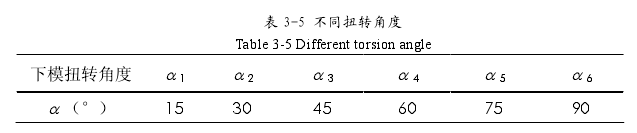

數(shù)值模擬計算應當考慮實際生產或者實驗的設備條件，因此工藝參數(shù)的設定因盡量符合實際加工過程。在后續(xù)研究當中，本文扭轉鐓粗裝置的設計是上模做垂直的軸向運動，下模做扭轉運動。因此通過設定不同的坯料高徑比、模具與坯料間的摩擦因子、上模下壓速度以及下模扭轉角度四個工藝參數(shù)，來研究低壓轉子鋼 30Cr2Ni4Mo V的扭轉成形工藝。各項工藝參數(shù)的設定具體如下表。

而對于溫度這一工藝參數(shù)的選擇，通過分析三幅流動應力曲線圖，我們可以看出，當應變速率=11s?時，溫度必須達到 1200℃動態(tài)再結晶才會發(fā)生并且才會呈現(xiàn)穩(wěn)態(tài)；當應變速率=0.11s?時，溫度需要達到 1000℃動態(tài)再結晶可以發(fā)生，繼續(xù)加熱到 1150℃才會呈現(xiàn)穩(wěn)態(tài)；當應變速率=0.011s?時,900℃即可發(fā)生動態(tài)再結晶，再上升到 1000℃成為穩(wěn)態(tài)。所以我們可以得出這樣的結論，即在溫度較高的時候各種應變速率都容易發(fā)生動態(tài)再結晶。因此在模擬實驗的時候，溫度這一項工藝參數(shù)選取 1200℃較為合理。
